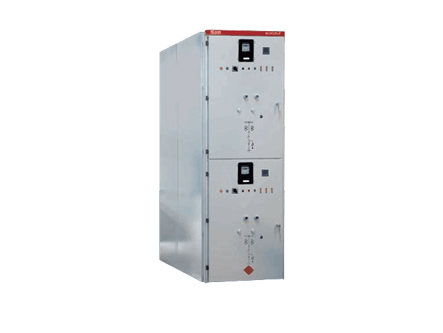

       KLGC（S）-12Z礦用一般型雙層高壓真空開關柜，主要用于礦井下無瓦斯煤塵爆炸的場所中央控制室、車場、總通風道和主要通風道配電酮室的供電系統中，作為三相交流50Hz電壓3.6kV、7.2kV或12kV電氣設備的配電保護和控制之用，亦可用于直接起動或經干式電抗器降壓起動井下電機及水泵高壓電機。本開關柜同樣適用于煤礦地面變電站和冶金、化工等供電系統。它具有結構新穎、操作維護方便、體積小、重量輕、安全可靠等特點。

       產品符合GB12173-2008《礦用一般型電氣設備》、GB3906-2006《3-35kV交流金屬封閉開關設備》等標準。

1、開關柜采用雙層手車結構，占地面積少，出線回路多，特別適合安裝于礦井下使用。

2、本開關柜根據使用功能分為儀表室、手車室、母線室、電統室，用環氧粉末噴塑的隔板隔開。手車室與儀表室位于開關柜正面。

3、母線室與電纜室位于開關柜后面。三相貫穿母線從母線室內通過，母線排列方式成品字型排列。電纜室內裝有過電壓吸收裝置、電纜引入(引出)裝置，出線(進線)通過底板的電纜孔引入(引出)。

4、所有一次絕緣件均采用SMC高絕緣性能粉末一次壓鑄而成，在保證可靠的絕緣性能上又保證了機械強度。觸頭罩在動觸頭未插入時，有一擋板自動放下隔離高壓;當動觸頭插入時，動觸頭頂開擋板，此時落地門己合上，保證操作人員的安全

5、開關柜具有安全可靠的機械電氣連鎖，保證：a.斷路器處于合閘狀態時，接地開關不能操作；b.手車室門打開時，斷路器立即跳閘；c.手車拉出后，柜內帶電部位應用絕緣板隔住。

6、開關柜根據不同用途可適當選擇配置漏電、絕緣監視、欠電壓、過流、短路等保護裝置。

7、高壓開關設備要設置有選擇性的檢漏保護、短路和欠電壓保護。用作高壓電動機，變壓器的高壓控制設備要配置短路、過負荷和欠電壓保護。

8、二次保護功能先進、齊全、靈活，按不同的負載可配置短路、過流、漏電、電網絕緣監視、欠壓及操作過電壓保護。

1、海拔高度不超過1000米（超過1000米絕緣水平要求按GB311.1的規定修正）；

2、環境溫度：-5℃～+40℃；

3、周圍相對濕度不大于95%（+25℃時）；

4、無瓦斯的煤礦井下；

5、無顯著搖動和沖擊振動的地方；

6、能防止滴水的地方；

7、水平安裝傾斜度不超過15°地方。

1、阿巴嘎旗金地礦業項目

2、承德京城礦業集團有限公司

3、兗礦集團新陸公司

4、韓城礦務局

5、寬城寶山礦業有限公司
